出色的漆霧收集效率
渦流室系統利用離心力,提供出色的漆霧收集效率。提供五款系列,可根據實際需求輕鬆選擇最合適的型號。可以根據安裝位置、工作環境和其他特殊要求選擇最適合您需求的型號。
BS系列-噴漆房
乾式&水洗噴漆房
抑制噴漆煙霧散佈, 塗裝工作期間,提供高效的噴漆煙霧收集。

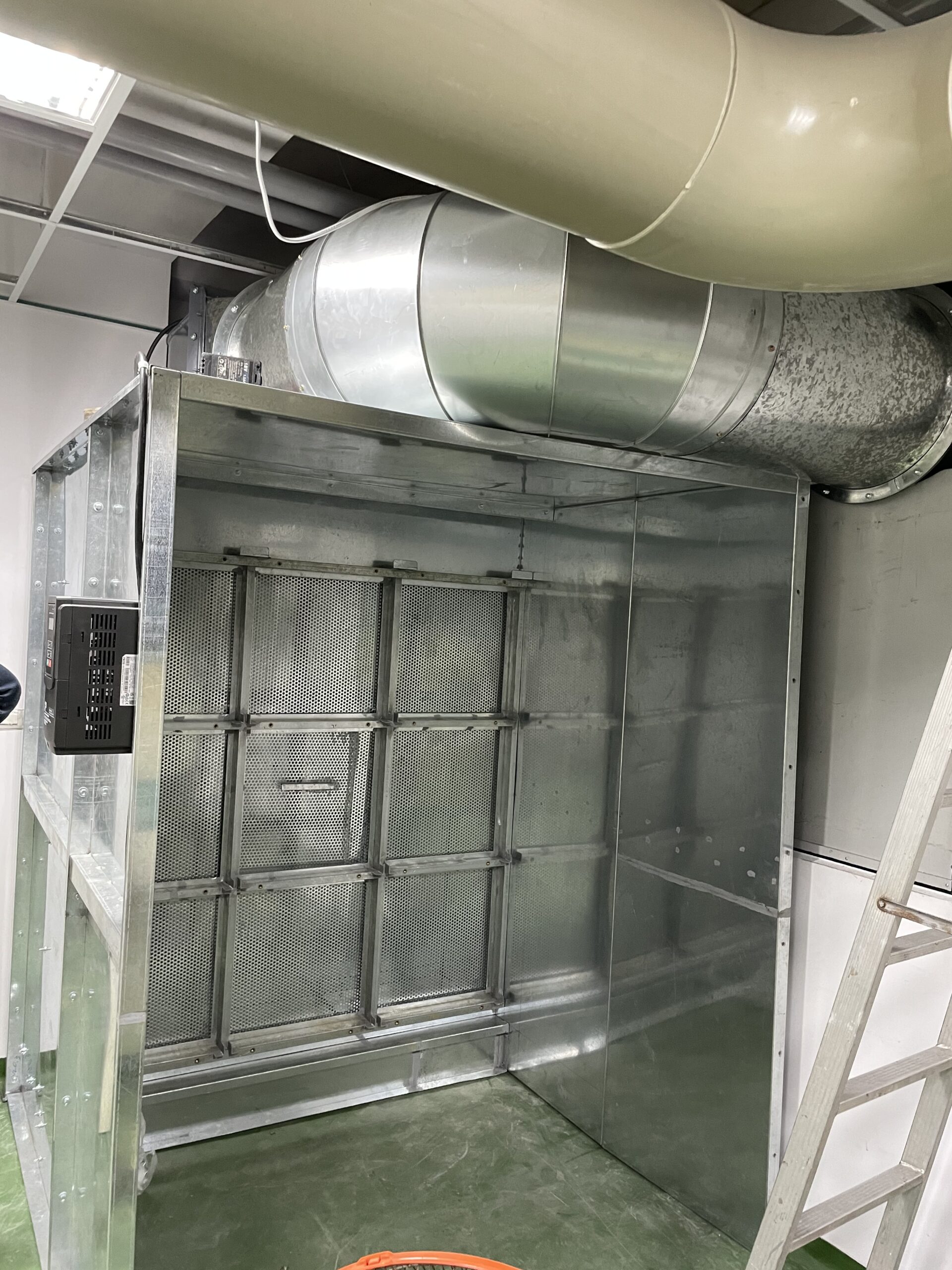

乾式噴漆台
經濟型做法,短時間補漆型的首選。
Dry Spray Booth

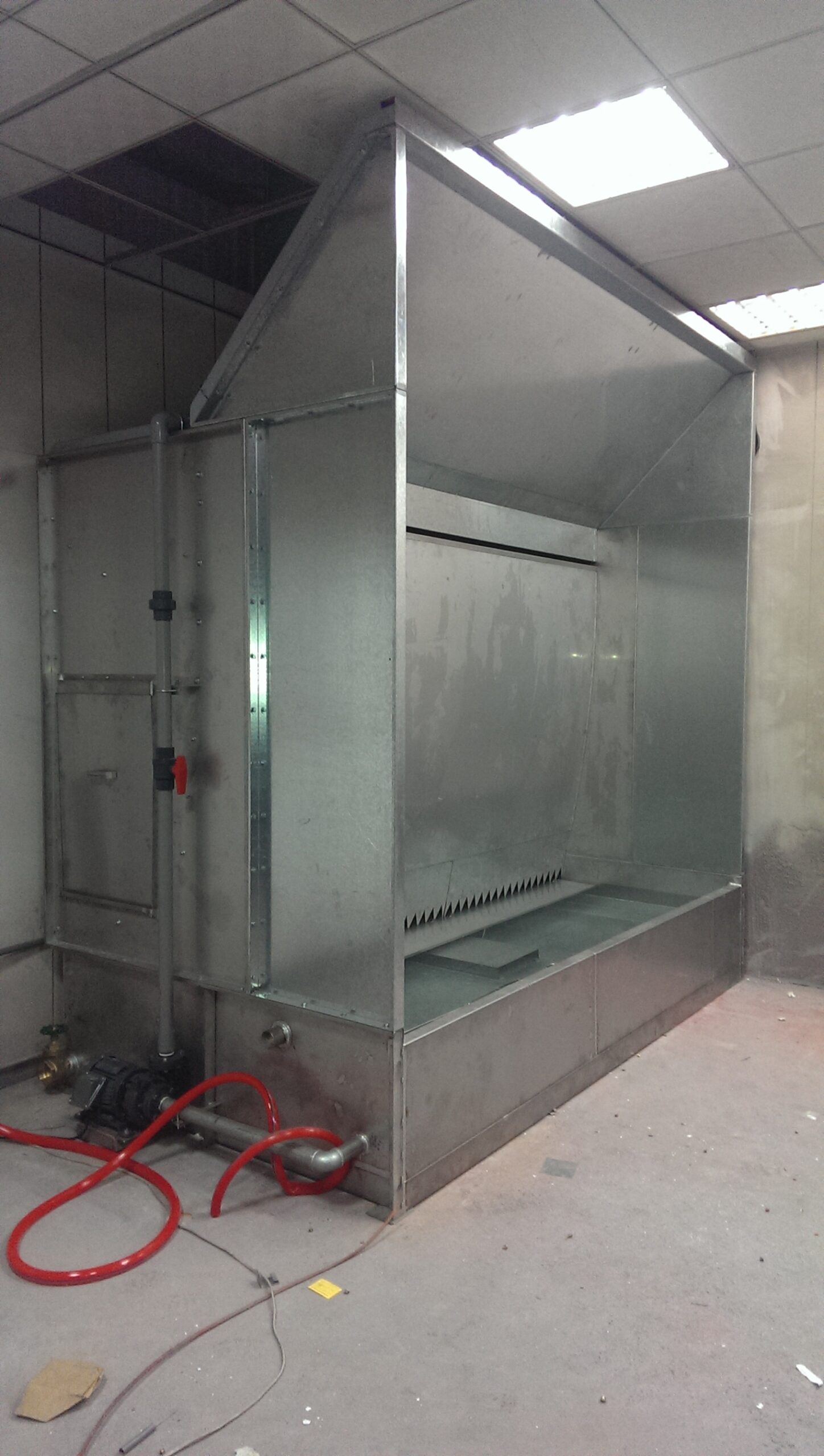

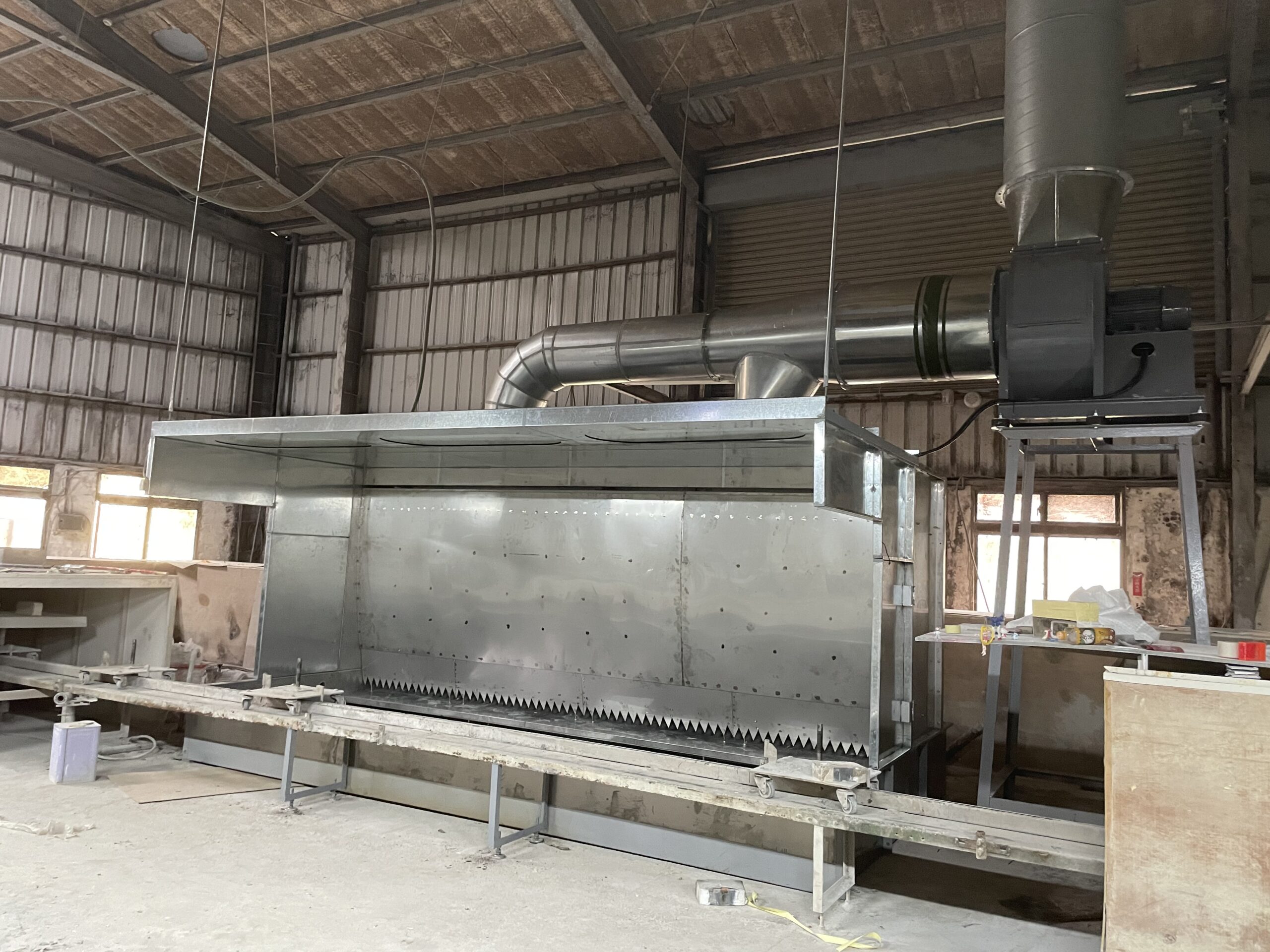

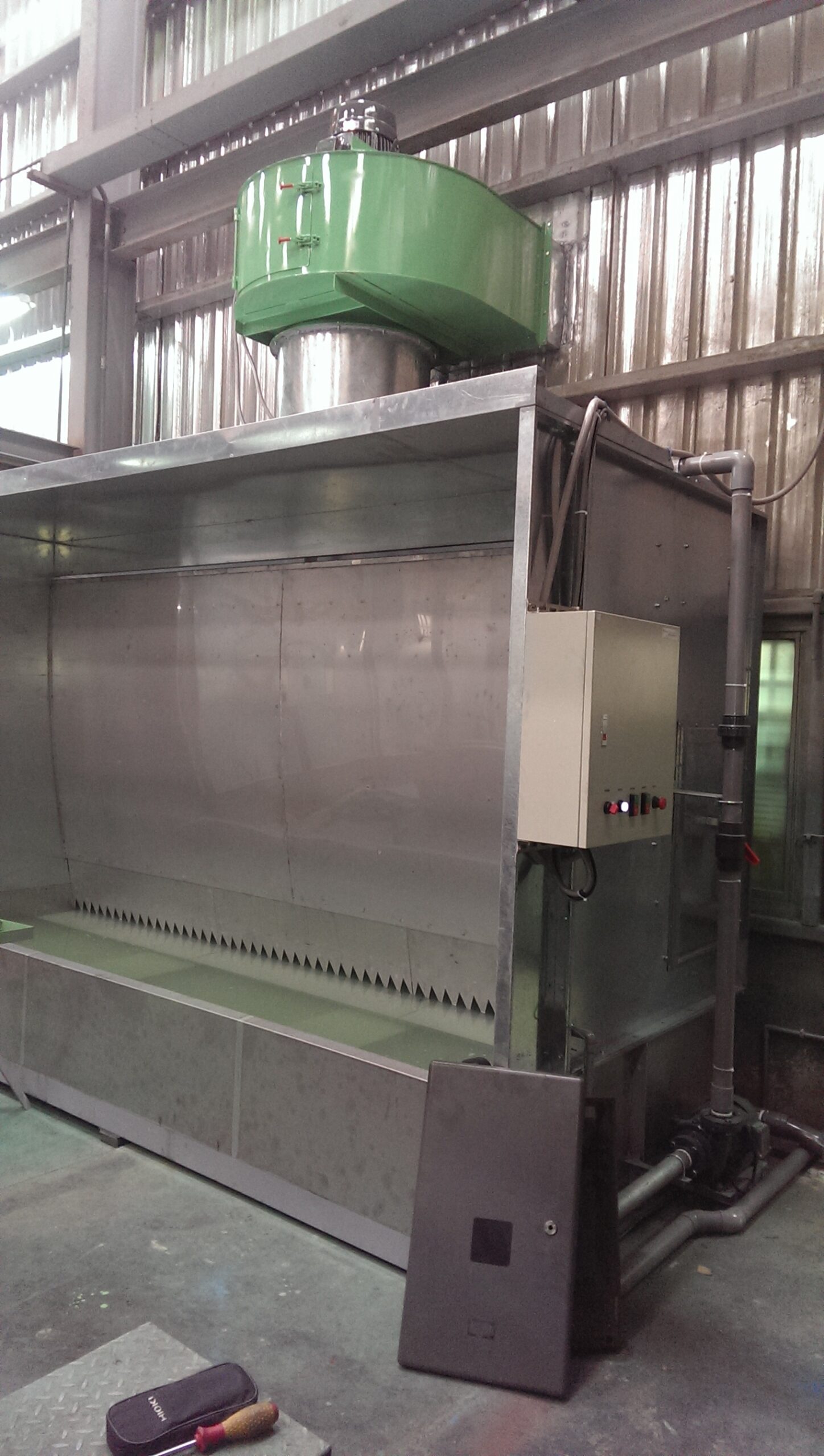

濕式噴漆台
也稱為水洗噴漆台,為持續作業型噴漆的選擇。
Wet Spray Booth

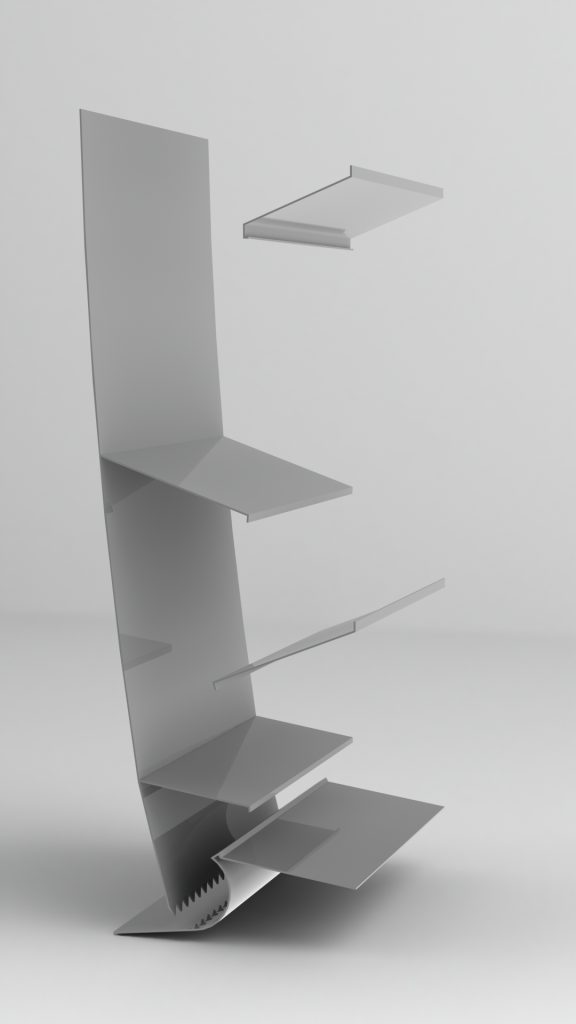

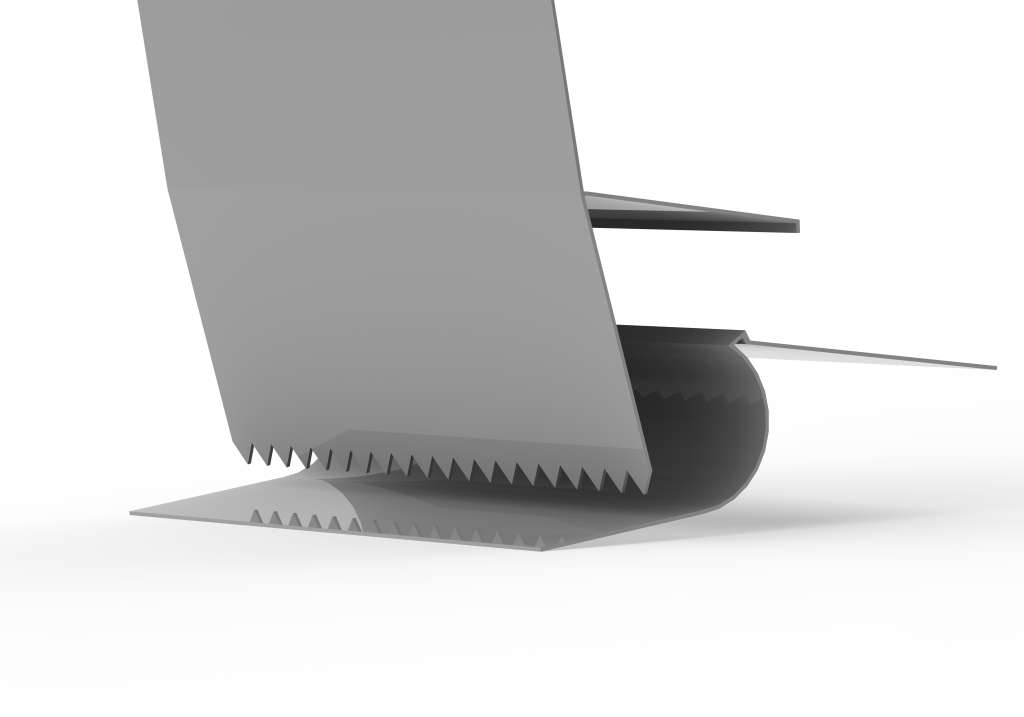

水幕渦卷設計
最佳化渦卷設計,使污染氣流可以充分過濾
空氣中含有的噴漆煙霧被風機高速吸入旋流室中,在旋流室的離心力作用下與空氣流分離,並在撞擊水膜時被收集。除霧板會移除水分,以防止其進入排氣口。水和噴漆煙霧通過水箱沉降。
0.5m/s最佳吸氣速度
噴漆台|水洗台
噴漆台-水洗效果影片
噴漆台比較表
類型 | 無泵式噴漆台 | 改良式噴漆台 | 填充式噴漆台 | 乾式噴漆台 | 一般式噴漆台 |
---|---|---|---|---|---|
過濾方式 | 渦卷 | 水幕+渦卷 | 水幕+填充 | 多層濾材 | 水幕 |
噴漆台特性 | 1.捕集密度高 2.保養簡便 3.免抽水循環泵浦 4.免耗材費用 |
1.捕集密度高 2.氣流導流性佳 3.前幕板特許設計 4.免耗材費用 |
1.捕集密度中等 2.排風量 3.耗損低 |

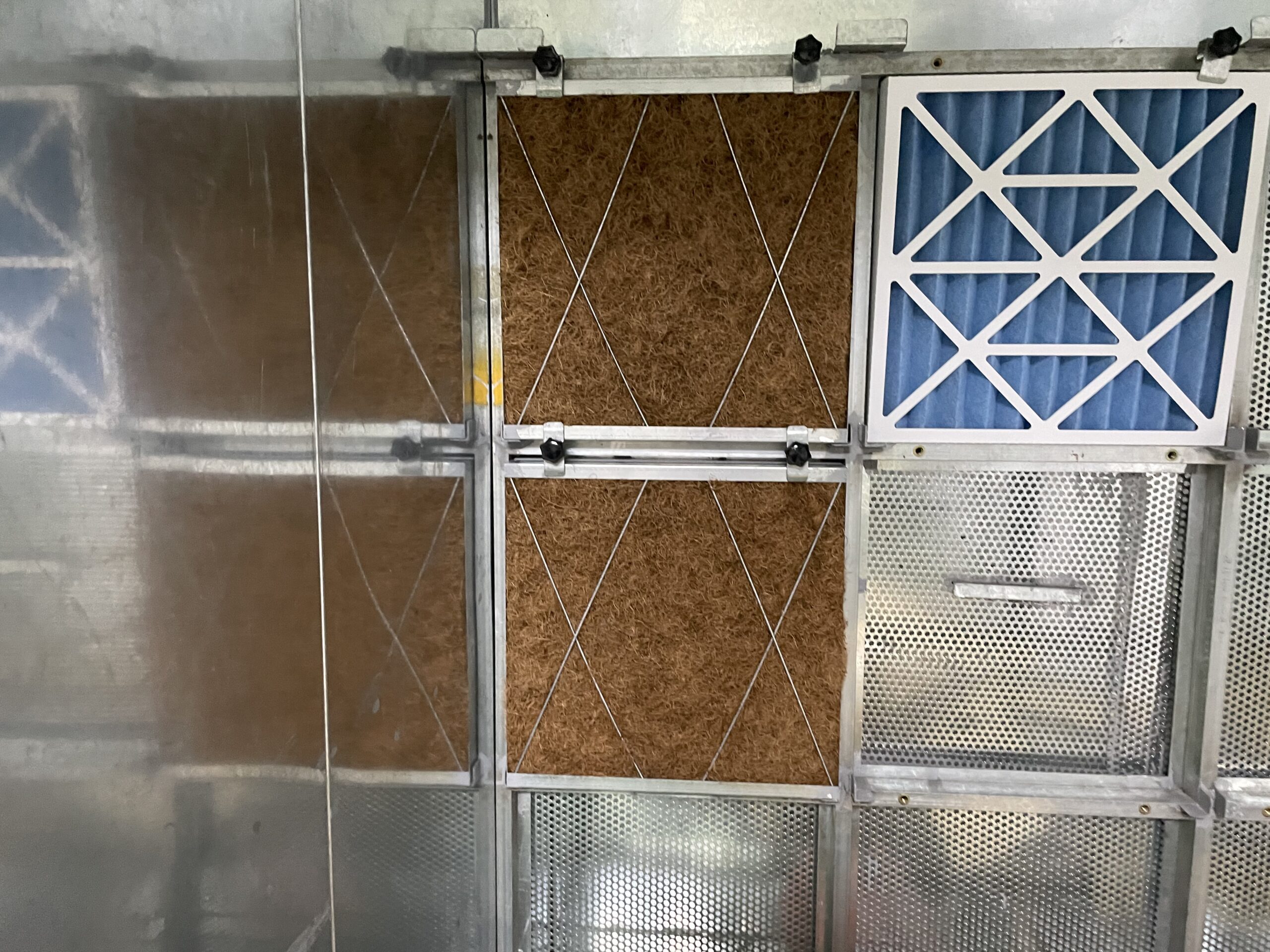

1.捕集層數可選配 2.排風量大 3.損耗低 4.吸風量大 |
1.製作費用低 2.簡便 |
與市售品比較 | 無泵式噴漆台 渦捲效率 95~98% 市售產品約60~75% |
水幕式噴漆台 渦捲效率 95~98% 市售產品約60~75% |
填充材更換時間2~3年 捕集效率85~90% 市售產品約1年 |
設計間續 多層濾材1~4層 市售品約1~2層 |
使用年限12~15年 效率約60~65% 市售產品約7~8年 效率約50~60% |
適用產業 | 金屬、非金屬、 複合材噴漆處理 |
金屬、非金屬、複合材、 工作噴塗面較大、 氣流導流要求高 |
特大型工件、 油漆兩液型、 排氣對流速度要求大 |
特大型工件、 油漆兩液型、 排氣對流速度要求大 |
金屬、非金屬、 木工、一般產業、 一般噴漆 |

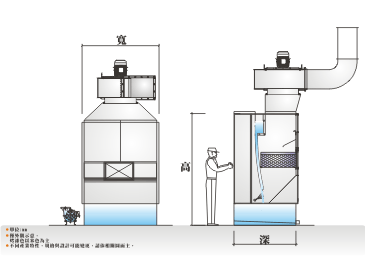

外型圖與規格表

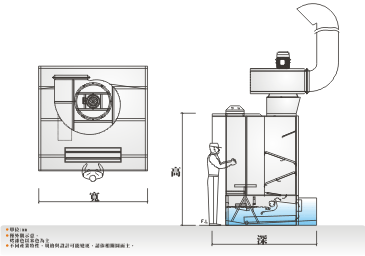

無泵式噴漆台規格表
型號 type |
動力 hp |
風量 cmm |
風機型式 fan |
洗滌方式 dedust |
泵浦 pump |
尺寸 mm |
||
---|---|---|---|---|---|---|---|---|
寬 |
深 |
高 |
||||||
無泵式噴漆台 BS-900 |
3HP*4p | 80 | 離心式 | 渦卷 | – | 900 | 1800 | 2200 |
無泵式噴漆台 BS-1200 |
5HP*4p | 120 | 離心式 | 渦卷 | – | 1200 | 1800 | 2400 |
無泵式噴漆台 BS-1500 |
5HP*4p | 120 | 離心式 | 渦卷 | – | 1500 | 1800 | 2400 |
無泵式噴漆台 BS-1800 |
7.5HP*4p | 170 | 離心式 | 渦卷 | – | 1800 | 1800 | 2400 |
無泵式噴漆台 BS-2000 |
7.5HP*4p | 170 | 離心式 | 渦卷 | – | 2000 | 1800 | 2400 |
無泵式噴漆台 BS-2400 |
7.5HP*4p | 170 | 離心式 | 渦卷 | – | 2400 | 1800 | 2400 |
無泵式噴漆台 BS-3000 |
10HP*4p | 200 | 離心式 | 渦卷 | – | 3000 | 1800 | 2400 |
無泵式噴漆台 BS-3600 |
15HP*4p | 280 | 離心式 | 渦卷 | – | 3600 | 1800 | 2400 |
無泵式噴漆台 BS-4000 |
7.5HP*2*4p | 340 | 離心式 | 渦卷 | – | 4000 | 1800 | 2500 |
無泵式噴漆台 BS-5000 |
10HP*2*4p | 400 | 離心式 | 渦卷 | – | 5000 | 1800 | 2500 |
*以上標準機型,不附清潔後槽 *噴漆台(噴房)規格變更,不另通知
改良式噴漆台規格表
型號 type |
動力 hp |
風量 cmm |
風機型式 fan |
洗滌方式 dedust |
泵浦 pump |
尺寸 mm |
||
---|---|---|---|---|---|---|---|---|
寬 |
深 |
高 |
||||||
改良式噴漆台 BS-900 |
3HP*4p | 80 | 離心式 | 水幕+渦卷 | 1 | 900 | 1800 | 2200 |
改良式噴漆台 BS-1200 |
3HP*4p | 120 | 離心式 | 水幕+渦卷 | 1 | 1200 | 1800 | 2200 |
改良式噴漆台 BS-1500 |
3HP*4p | 120 | 離心式 | 水幕+渦卷 | 1 | 1500 | 1800 | 2200 |
改良式噴漆台 BS-1800 |
5HP*4p | 130 | 離心式 | 水幕+渦卷 | 1 | 1800 | 1800 | 2400 |
改良式噴漆台 BS-2000 |
7.5HP*4p | 160 | 離心式 | 水幕+渦卷 | 1 | 2000 | 1800 | 2400 |
改良式噴漆台 BS-2400 |
7.5HP*4p | 180 | 離心式 | 水幕+渦卷 | 1 | 2400 | 1800 | 2400 |
改良式噴漆台 BS-3000 |
10HP*4p | 230 | 離心式 | 水幕+渦卷 | 1 | 3000 | 1800 | 2400 |
改良式噴漆台 BS-3600 |
15HP*4p | 280 | 離心式 | 水幕+渦卷 | 1 | 3600 | 1800 | 2000 |
改良式噴漆台 BS-4000 |
7.5HP*2*4p | 320 | 離心式 | 水幕+渦卷 | 1 | 4000 | 1800 | 2500 |
改良式噴漆台 BS-5000 |
10HP*2*4p | 380 | 離心式 | 水幕+渦卷 | 1 | 5000 | 1800 | 2500 |
*以上標準機型,不附清潔後槽 *噴漆台規格變更,不另通知
填充式噴漆台規格表
型號 type |
動力 hp |
風量 cmm |
風機型式 fan |
除塵方式 dedust |
泵浦 pump |
尺寸 mm |
||
---|---|---|---|---|---|---|---|---|
寬 |
深 |
高 |
||||||
填充式噴漆台 BS-900 |
2HP | 70 | 離心式 | 水幕+填充 | 1 | 900 | 1500 | 2400 |
填充式噴漆台 BS-1200 |
3HP | 100 | 離心式 | 水幕+填充 | 1 | 1200 | 1500 | 2400 |
填充式噴漆台 BS-1500 |
2HP | 100 | 離心式 | 水幕+填充 | 1 | 1500 | 1500 | 2400 |
填充式噴漆台 BS-1800 |
3HP | 120 | 離心式 | 水幕+填充 | 1 | 1800 | 1500 | 2400 |
填充式噴漆台 BS-2000 |
5HP | 160 | 離心式 | 水幕+填充 | 1 | 2000 | 1500 | 2400 |
填充式噴漆台 BS-2400 |
5HP | 200 | 離心式 | 水幕+填充 | 1 | 2400 | 1500 | 2400 |
填充式噴漆台 BS-3000 |
7.5HP | 260 | 離心式 | 水幕+填充 | 1 | 3000 | 1500 | 2400 |
填充式噴漆台 BS-3600 |
10HP | 310 | 離心式 | 水幕+填充 | 1 | 3600 | 1500 | 2400 |
填充式噴漆台 BS-4000 |
5HP*2 | 320 | 離心式 | 水幕+填充 | 1 | 4000 | 1500 | 2400 |
填充式噴漆台 BS-5000 |
7.5HP*2 | 400 | 離心式 | 水幕+填充 | 1 | 5000 | 1500 | 2400 |
*噴漆台規格變更,不另通知

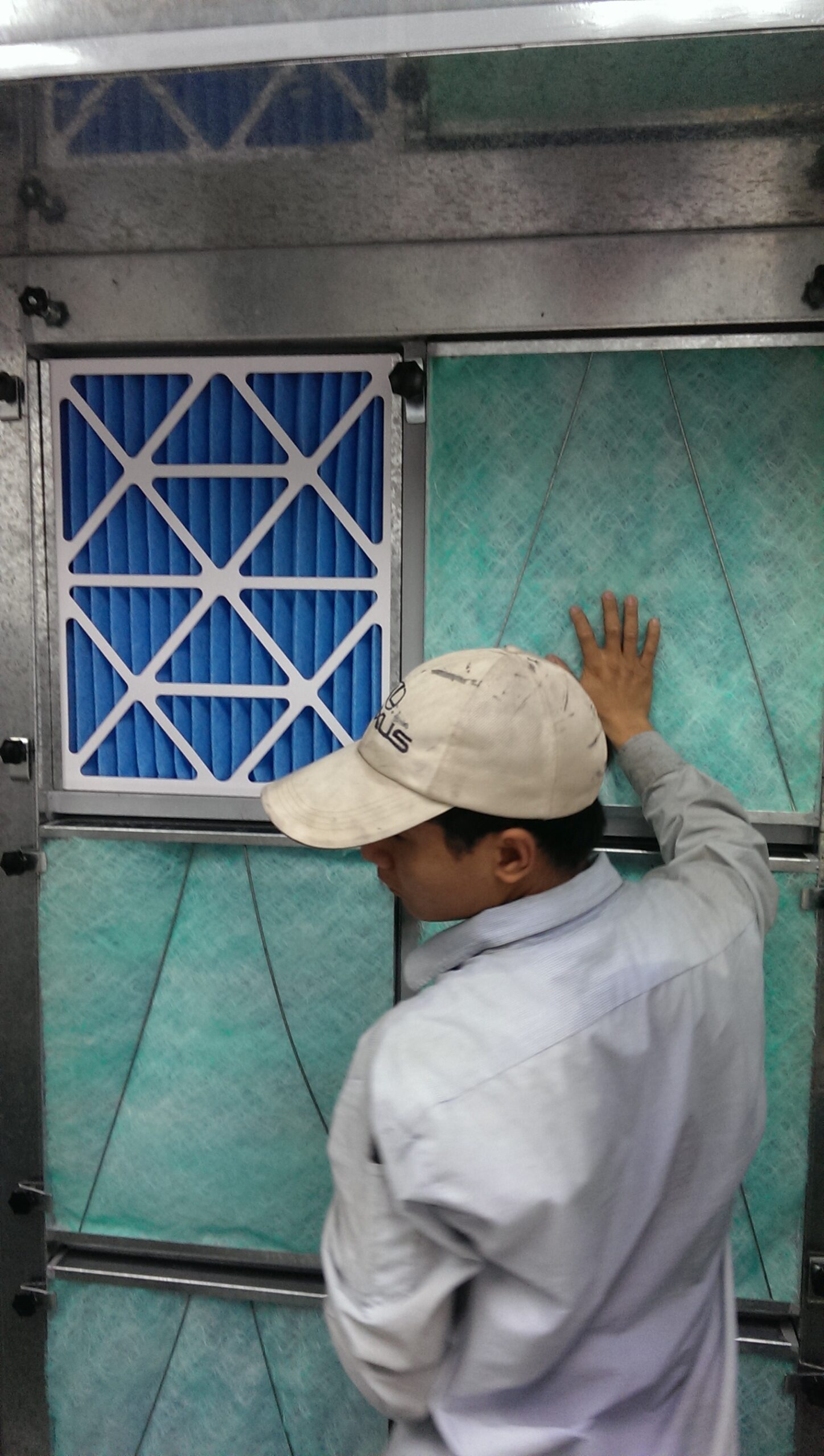

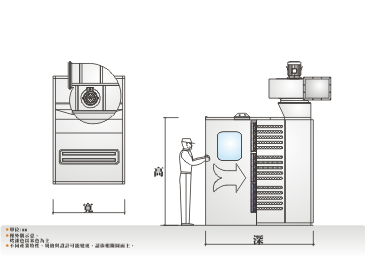

乾式噴漆台規格表
型號 type |
動力 hp |
風量 cmm |
風機型式 fan |
過濾方式 dedust |
泵浦 pump |
尺寸 mm |
||
---|---|---|---|---|---|---|---|---|
寬 |
深 |
高 |
||||||
乾式噴漆台 BS-900 |
3HP*4p | 70 | 離心式 | 多層濾材 | 無 | 900 | 1200 | 2200 |
乾式噴漆台 BS-1200 |
5HP*4p | 100 | 離心式 | 多層濾材 | 無 | 1200 | 1500 | 2400 |
乾式噴漆台 BS-1500 |
5HP*4p | 100 | 離心式 | 多層濾材 | 無 | 1500 | 1500 | 2400 |
乾式噴漆台 BS-1800 |
7.5HP*4p | 120 | 離心式 | 多層濾材 | 無 | 1800 | 1500 | 2400 |
乾式噴漆台 BS-2000 |
7.5HP*4p | 160 | 離心式 | 多層濾材 | 無 | 2000 | 1500 | 2400 |
乾式噴漆台 BS-2400 |
7.5HP*4p | 200 | 離心式 | 多層濾材 | 無 | 2400 | 1500 | 2400 |
乾式噴漆台 BS-3000 |
10HP*4p | 260 | 離心式 | 多層濾材 | 無 | 3000 | 1500 | 2400 |
乾式噴漆台 BS-3600 |
15HP*4p | 310 | 離心式 | 多層濾材 | 無 | 3600 | 1500 | 2400 |
乾式噴漆台 BS-4000 |
7.5HP*2*4p | 342 | 離心式 | 多層濾材 | 無 | 4000 | 1500 | 2500 |
乾式噴漆台 BS-5000 |
10HP*2*4p | 400 | 離心式 | 多層濾材 | 無 | 5000 | 1500 | 2500 |
*噴漆台規格變更,不另通知

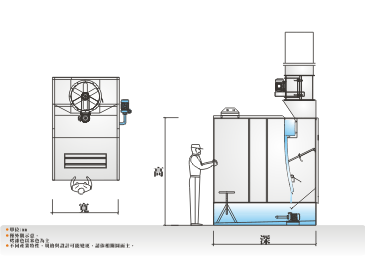

一般式噴漆台規格表
型號 type |
動力 hp |
風量 cmm |
風機型式 fan |
洗滌方式 dedust |
泵浦 pump |
尺寸 mm |
||
---|---|---|---|---|---|---|---|---|
寬 |
深 |
高 |
||||||
一般式噴漆台 BS-900 |
1HP | 80 | 軸流 | 水幕 | 1 | 900 | 1500 | 2400 |
一般式噴漆台 BS-1200 |
2HP | 110 | 軸流 | 水幕 | 1 | 1200 | 1500 | 2400 |
一般式噴漆台 BS-1500 |
2HP | 120 | 軸流 | 水幕 | 1 | 1500 | 1500 | 2400 |
一般式噴漆台 BS-1800 |
3HP | 150 | 軸流 | 水幕 | 1 | 1800 | 1500 | 2400 |
一般式噴漆台 BS-2000 |
3HP | 180 | 軸流 | 水幕 | 1 | 2000 | 1500 | 2400 |
一般式噴漆台 BS-2400 |
2HP*2 | 220 | 軸流 | 水幕 | 1 | 2400 | 1500 | 2400 |
一般式噴漆台 BS-3000 |
2HP*2 | 240 | 軸流 | 水幕 | 1 | 3000 | 1500 | 2400 |
一般式噴漆台 BS-3600 |
3HP*3 | 300 | 軸流 | 水幕 | 1 | 3600 | 1500 | 2400 |
一般式噴漆台 BS-4000 |
3HP*3 | 350 | 軸流 | 水幕 | 1 | 4000 | 1500 | 2500 |
一般式噴漆台 BS-5000 |
3HP*4 | 430 | 軸流 | 水幕 | 1 | 5000 | 1500 | 2500 |
*噴漆台規格變更,不另通知
